JRB-80-200-20L-5T-20B增壓缸說明書
一 增壓缸型號參數:
油缸內徑:80mm
總行程:200mm(快進行程180mm,增壓行程20mm)
增壓行程20mm,可調節壓行程20mm
增壓出力:5噸
注:快進行程為0～180mm,其中快進行程在120至180之間為活動行程,即快進行程在120至180
之間任意一點接觸到工件(遇到到阻力),即可轉換高壓行程.

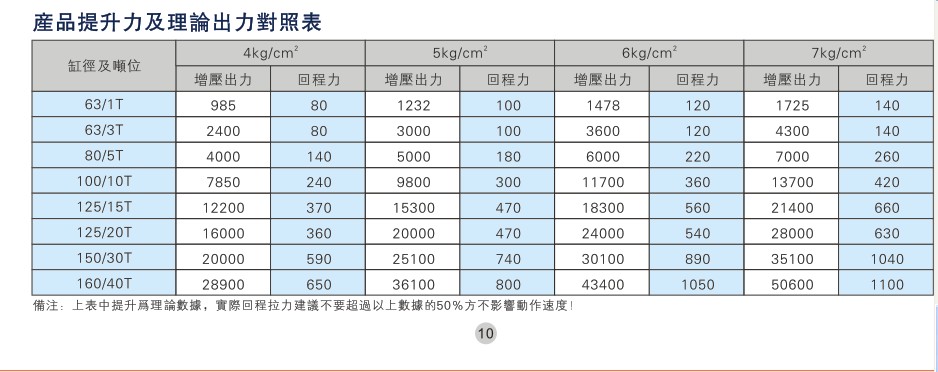

二 產品提升力及理論高壓出力對照表:
四 力行程可調增壓缸控制配件及氣路連接圖:
配件:
1. 三位五通電磁閥:1只(控制增壓缸預壓行程);
2. 二位五通電磁閥:1只(控制增壓缸增壓行程);
3. 油水處離器:1只;
4. 氣管:4根,長度適中.
5. 快速接頭:10只
6. 電路控制系統:一套
接線圖:
